气泡图纸和SPC软件的结合

气泡图纸定义了尺寸、公差和技术要求等，用户一看就知道每个位置测量的要求，很直观，类似一张设计图纸。

SPC软件则负责采集检测数据、绘制控制图、计算过程能力、SPC看板、SPC监控等。

但往往很多企业都是两者分开的

• 工程师看图纸，只能看到各个点位的规格要求；
• 来到SPC软件，看到的往往是产品下的一个检测项目列表和统计结果。

很难直观的和图纸上的点位对应。

气泡图纸与SPC之间，缺少了最直观的一层连接。

什么是气泡图纸？

气泡图纸通常是在产品工程图上，用圆圈序号标记尺寸、公差等特性。

每一个气泡编号，对应一个检验项目。例如：

• ① 外径：φ20±0.02 mm
• ② 孔径：φ8+0.01/0 mm
• ③ 平面度：0.05 mm
• ④ 孔中心距：50±0.10 mm

气泡图主要解决的是：图纸上的要求应该检验什么。其实就是生产、检验的SOP附件，指导生产、检验的。

如果与SPC软件结合，还可以进一步回答：这些质量特性现在控制得怎么样。

气泡图纸如何与SPC结合？

首先，将气泡图纸上传到SPC系统。

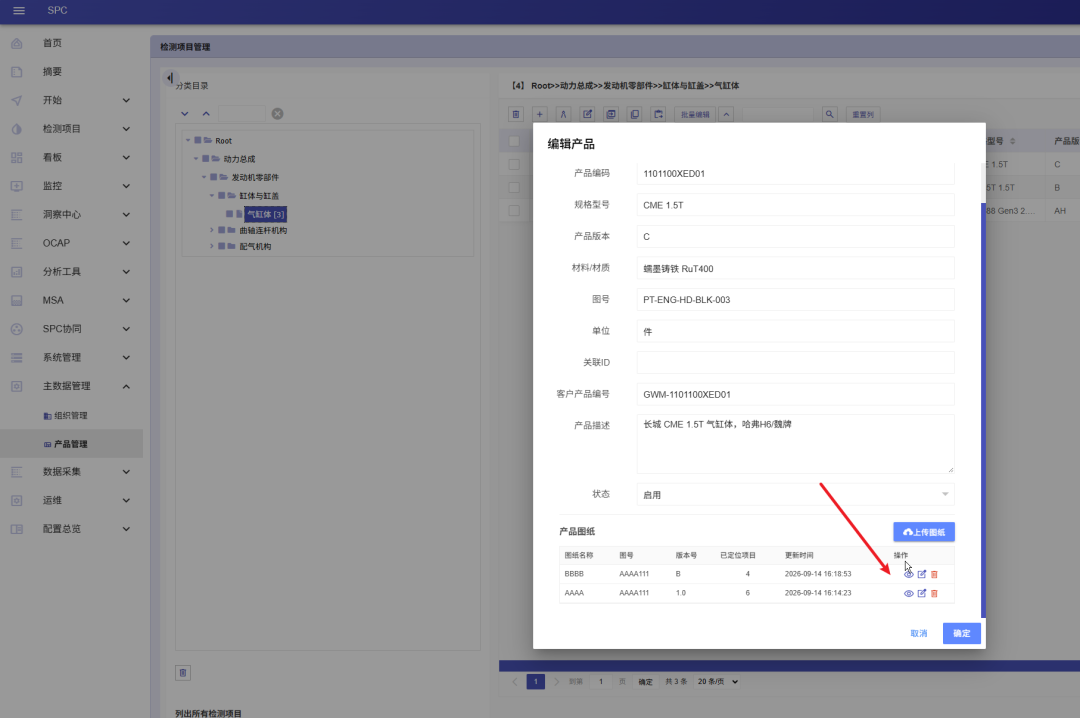

把气泡图纸上传到一个产品中。

编辑气泡图纸，列出该产品下的全部检测项目。

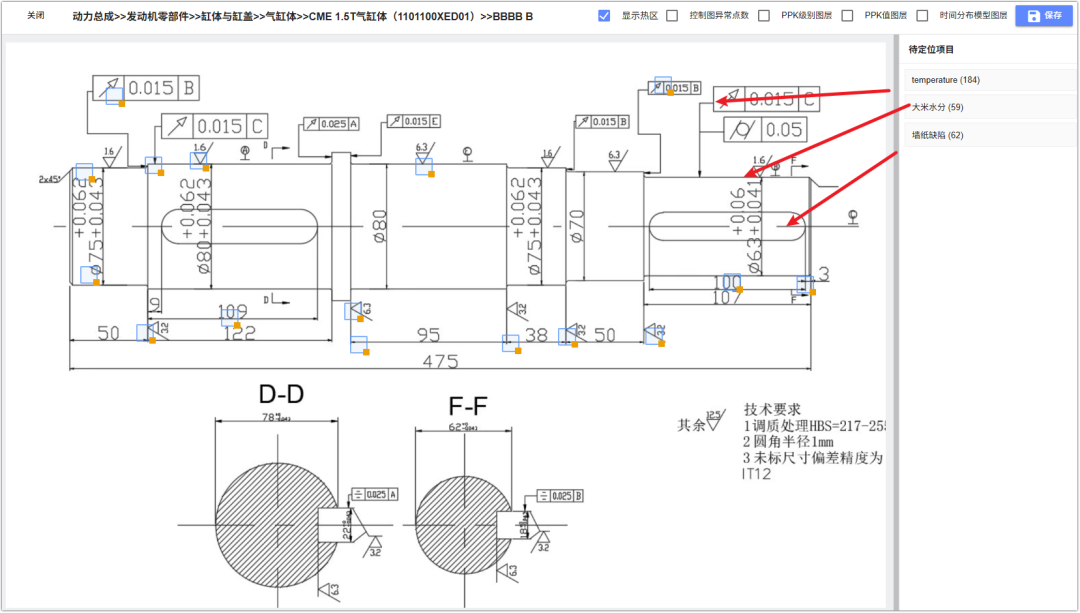

把这些检测项目一一拖动到图纸对应的位置（位置标注）。

项目名称是乱填写的，不要在意。

完成标注后，图纸就不再只是一张静态图片，而成为产品质量数据的可视化入口。

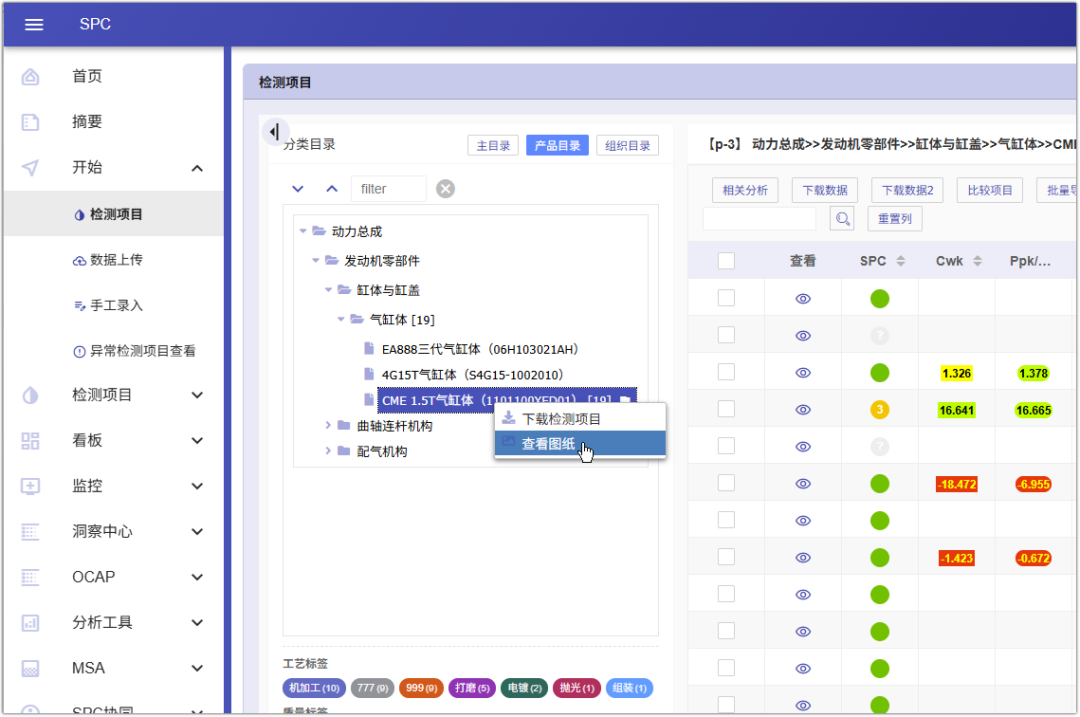

用户点击产品的图纸：

可以得到如图的气泡图纸界面：

鼠标移动到对应高亮的位置，会显示：录入数据、查看数据明细、查看SPC分析报告，也可以在气泡图纸上直接录入检测数据。

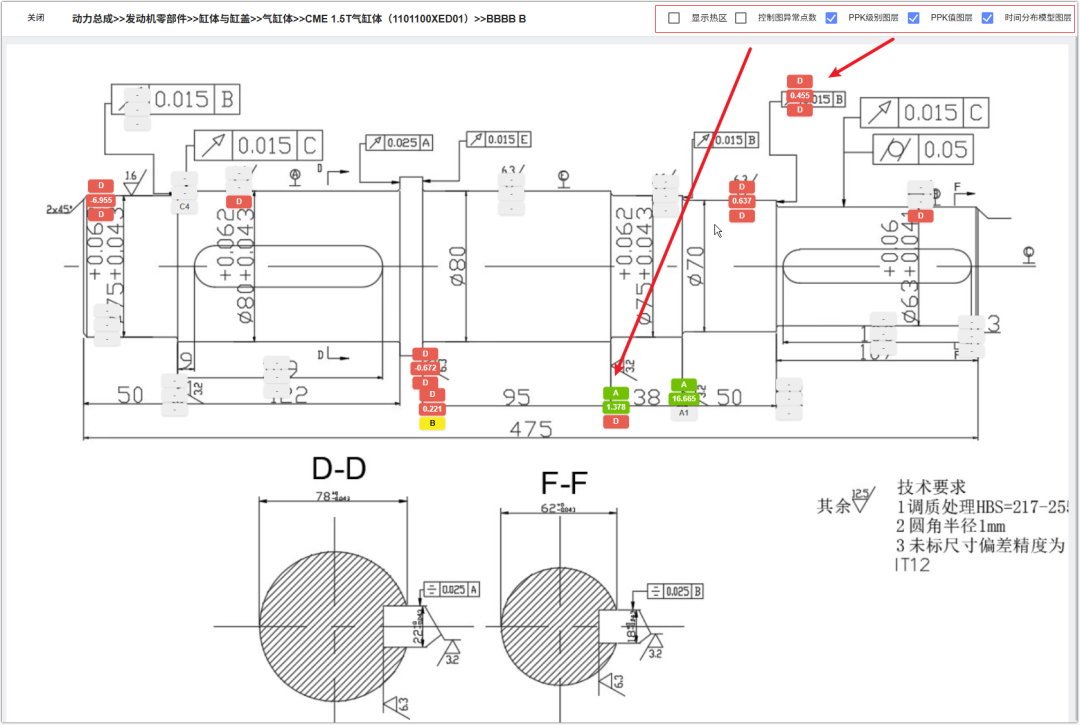

也可以选择性显示PPK水平、ABCD时间分布模型、PPK值等等，用颜色显示整张图纸的每个点位的过程能力

这样，就不需要再根据编号到不同页面反复查找。

• 气泡图纸和SPC结合后，最直观的价值，是可以按Cpk、Ppk或者ABCD模型给图纸上的质量特性着色。
• 打开一张产品图纸，就能立即看到哪些尺寸稳定、哪些尺寸能力不足、哪些位置需要优先改善。
• 传统SPC通常从“检测项目列表”出发，而图纸视图则从“产品和零件”出发。对质量工程师、工艺工程师和生产负责人来说，这种方式更加符合实际工作习惯。

从发现异常到处理异常

当图纸上的某个质量特性变红，用户可以点击气泡，继续查看导致异常的原因：

• 最近是否出现连续偏移？
• 过程均值是否接近规格限？
• 标准差是否明显增大？
• 哪个班次、设备、模具或供应商表现较差？
• 是否存在未关闭的SPC告警？
• 是否已经触发OCAP处理流程？

这样可以形成一条完整链路：

图纸定位 → 发现异常 → 查看控制图 → 分析原因 → 触发处理 → 跟踪改善效果

SPC不再只是生成控制图和过程能力报告，而是更贴近产品、图纸和现场改善。

它会取代专业气泡图软件吗？

不会。

专业气泡图软件的主要能力，是识别PDF或CAD图纸中的尺寸、公差和技术要求，自动生成气泡编号及检验清单。

SPC软件不做复杂的CAD识别和图纸制作，而是可以用现成的工程图或气泡图，把图纸位置与检测项目、规格、控制图和过程能力连接起来。

两者解决的问题并不相同：

• 专业气泡图软件解决“如何从图纸生成检验特性”
• SPC软件解决如何直观可视化的看“这些检验特性的过程表现如何”，是一个基于图纸的质量地图
