SPC看板详细拆解

作为示例，我们就有一个检测项目来做一个看板的不同的图形展示。

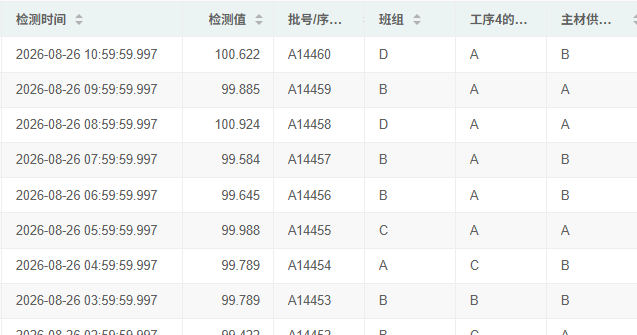

这个检测项目的数据是每小时一个检测结果，每个检测结果都有

• 时间、批号、
• 班组（ABCD四个班组）
• 生产设备（ABC三个）
• 材料供应司（AB两个）

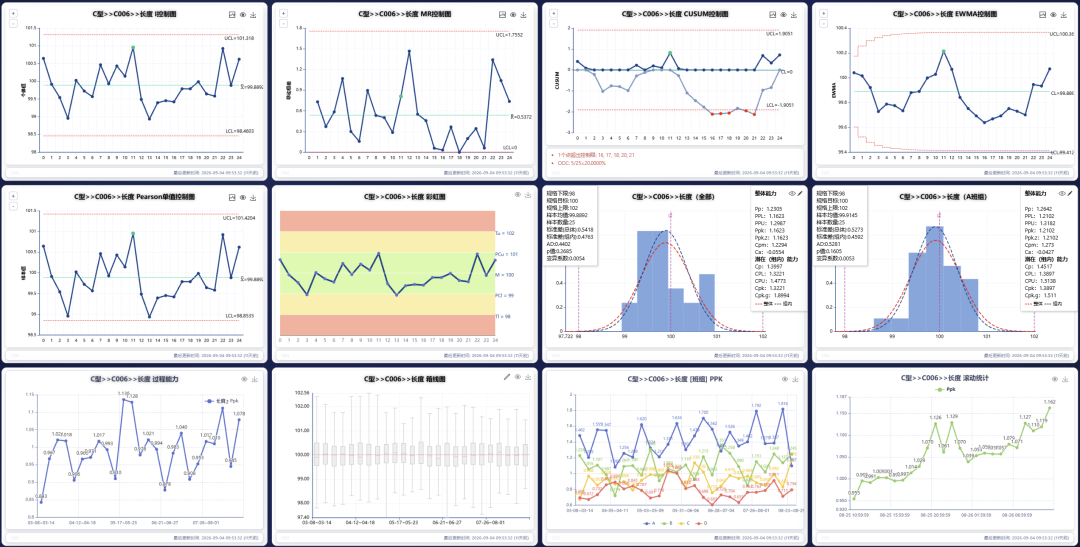

我们就用这个检测项目做成了如图的看板：

接下来我们拆解一下看板的图形：

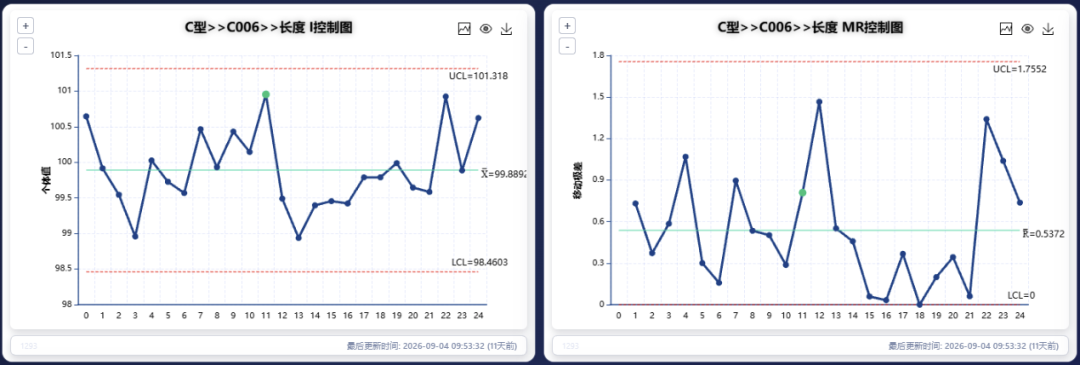

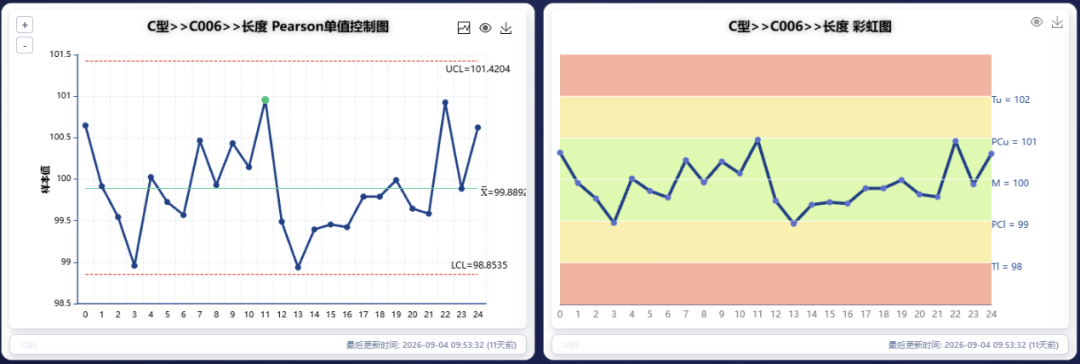

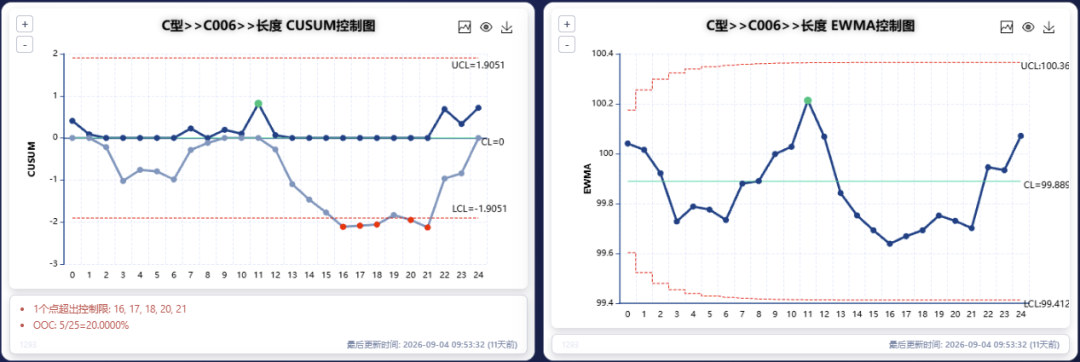

检测数据是单值的，就有I-MR控制图、CUSUM控制图、EWMA控制图和Pearson控制图以及彩虹图：

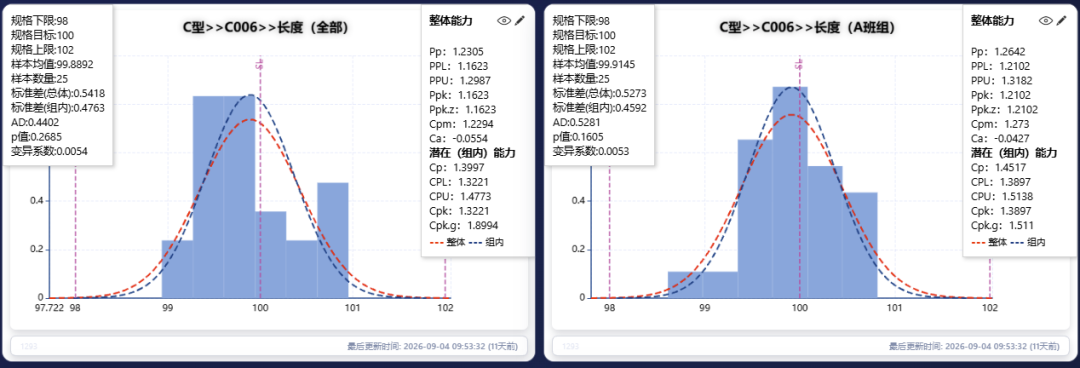

还有能力直方图

• 第一个是不管数据分类属性的，这个检测项目的最后25点的
• 第二个是数据分类属性（班组=A）的最后25点的，盯着这个班组的PPK

看能力的变化，用周期性分析，我们分析：

• 第一个图，每周的PPK趋势图
• 第二个图，每周的箱线图
• 第三个图，每周每个班组（ABCD四个班组）的PPK对比图
• 第四个图：滚动PPK图，就是每25个点（窗口大小）算一个PPK，不断往后移动窗口得到多个PPK做成的图形。这个更能反映近期的变化趋势。
