SPC控制图八大判异准则：口诀+原因分析＋措施，一次性讲透

在质量管理中，SPC控制图是监控生产过程是否稳定的核心工具。很多刚接触质量控制的朋友能熟练背诵

1A外，23B，45C，66D，8无C，9一边，14T，15C

的口诀，但在现场看到异常点时，往往不知道该如何排查和处理。

本文结合车间一线经验，将这八大准则的判定逻辑、底层原因及排查方案进行通俗化拆解，并总结出一套规范的异常处置流程。

一、 控制图的判定逻辑

控制图上的上限（UCL）与下限（LCL）是基于正态分布的 ±3σ（标准差）计算得出的。

• 正常状态：当生产过程处于受控状态时，只有随机因素在起作用，99.73% 的数据点会落在上下控制限内，且呈现无规律的随机分布。
• 异常状态：一旦数据触发了任何一条判异准则，说明过程受到了特殊因素（系统性原因）的干扰，必须立刻停机隔离、排查原因。

控制图分区说明（从中心线CL向两侧延伸）：

• C区：中心线与 ±1σ 之间的区域
• B区：±1σ 与 ±2σ 之间的区域
• A区：±2σ 与 ±3σ 之间的区域

二、 八大判异准则拆解与排查指南

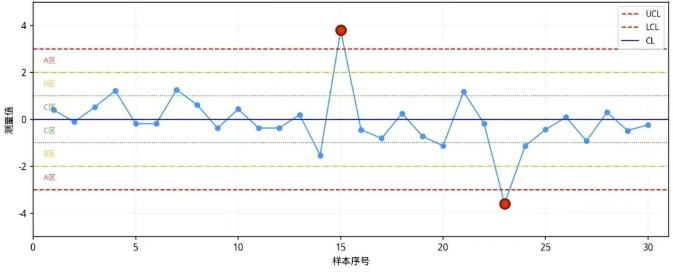

1. 1A外：1个点落在A区以外（超越控制限）

• 直观现象：点位直接冲出上下控制界限。
• 原因分析：典型的突发性重大异常。常见原因包括设备撞刀、工装松动夹具移位、关键工序漏做、混入异物或批次错误物料。
• 现场处理：立即停机并隔离该时段的所有在制品。核对设备换刀/换型记录及物料台账，锁定异常发生的时间段，对相关批次产品进行 100% 全检筛选。

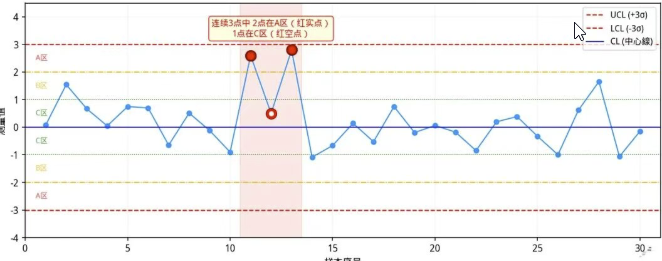

2. 23B：连续3点中有2点落在B区以外（同侧）

• 直观现象：点位向某一侧偏离，频繁触及或跨越 ±2σ。
• 原因分析：过程均值发生了小幅度的持续性偏移。多由刀具轻微磨损、主轴间隙变大、定位销磨损导致的定位偏差引起。
• 现场处理：无需等待产品超差报废，应立即抽样复测，检查刀具磨损量与治具定位情况，对工艺参数进行微调，将尺寸拉回中心线附近。

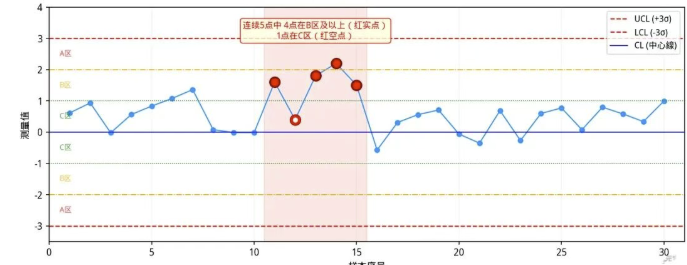

3. 45C：连续5点中有4点落在C区以外（同侧）

• 直观现象：绝大多数点位远离中心线，偏向某一侧。
• 原因分析：属于缓慢积累的渐变性问题。例如刀具均匀磨损、设备随运行时间延长而发热变形、车间环境温度变化或电压波动。
• 现场处理：重点检查设备冷却系统与车间温湿度，缩短巡检采样间隔，在产品出现超差前提前干预。

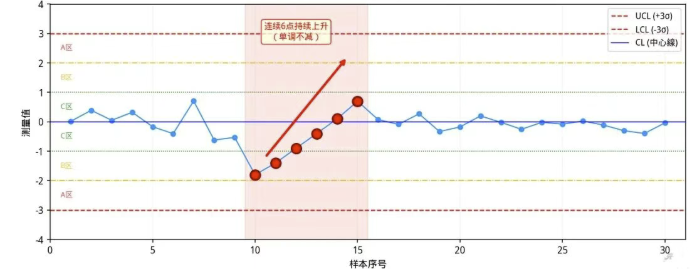

4. 66D：连续6个点持续上升或持续下降

• 直观现象：点位呈现明显的单向线性趋势。
• 原因分析：存在连续消耗或累积变化的因素。如模具逐步磨损老化、电极/砂轮持续消耗、液压系统缓慢漏油、切削液/电镀液浓度衰减。
• 现场处理：根据点位上升或下降的斜率预判失效时间，提前安排换刀、补液或更换备件，实现预防性维护。

5. 8无C：连续8个点分布在中心线两侧，但无一点落在C区（中间空心）

• 直观现象：数据点向上下两侧分散，中心区域（±1σ 内）没有点。
• 原因分析：典型的数据混合/未分层问题。通常由于两台设备（或两个工位）的数据混在一起绘制、两名操作工手法差异巨大，或来料品质呈两极分化。
• 现场处理：按“人、机、料”对数据进行分层，分别绘制独立的控制图；统一不同班组的操作标准；若系来料质量不均，及时反馈供应商改善。

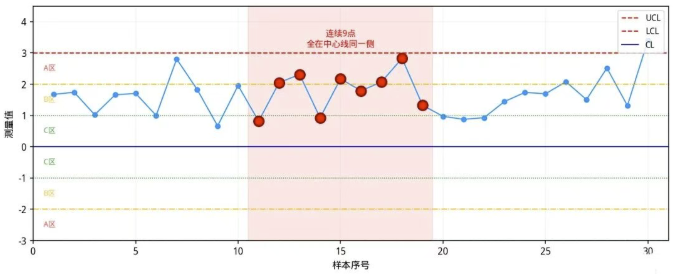

6. 9一边：连续9个点落在中心线的同一侧

• 直观现象：数据整体偏向中心线的上方或下方。
• 原因分析：过程均值发生了整体性改变。常见于更换了新批次原料、设备维修后未校准零点、夹具垫片磨损更换、量具基准偏移或私自调整了工艺参数。
• 现场处理：核查近期换型、维修与量具校准记录，重新校验测量基准与工装装夹精度，确认现场工艺参数是否与SOP一致。

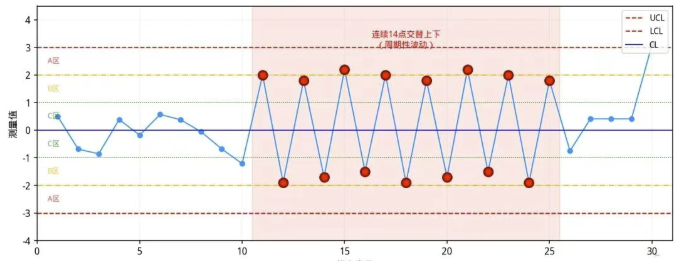

7. 14T：连续14个点上下交替波动

• 直观现象：点位呈现极具规律的高低交替锯齿状。
• 原因分析：过程受到了周期性的交互干扰。如传动丝杠间隙过大、液压压力周期性波动、双工位治具交替加工存在尺寸差、昼夜温差影响或交接班操作习惯不一。
• 现场处理：排查机械传动部件的间隙，检查双工位夹具的等高与平行度，规范交接班操作流程，消除周期性干扰源。

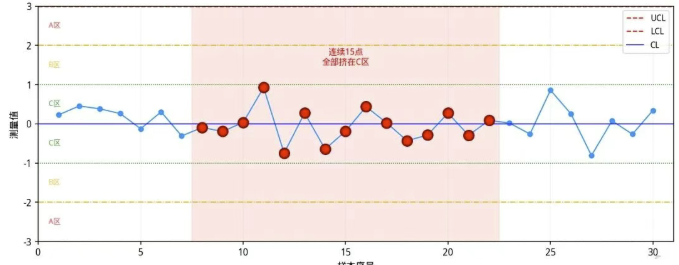

8. 15C：连续15个点全部落在C区以内（±1σ 范围内）

• 直观现象：数据高度集中在中心线两侧，波动范围极小。
• 原因分析：表面看似稳定性极好，实则是数据真实性或测量系统异常。常见原因包括测量仪器分辨率不足（读数不敏感）、员工伪造数据或抄写近似值、人为挑选合格品测量、或者频繁手动微调设备强行拉平数据。
• 现场处理：优先对测量系统进行MSA（测量系统分析）；深入现场核查实际测量与记录过程；严禁操作人员对稳定运行的设备进行过度调整。

三、 现场异常标准化处置流程

当控制图触发异常时，应遵循以下四个步骤进行标准化处理：

[1. 隔离锁定] ──> [2. 5M1E排查] ──> [3. 整改验证] ──> [4. 标准化固化]

1. 隔离锁定
   发现异常后，第一时间隔离相关批次产品并贴上标识。保持现场设备参数、工装及物料状态不变，切忌在未查明原因前盲目调整参数，以免破坏现场证据。
2. 5M1E分层排查
   从人、机、料、法、环、测六个维度展开排查。例如，9点同侧优先排查定位基准与参数变更；15点集中C区优先检查测量工具与记录真实性。
3. 整改验证
   实施改善措施后，重新抽样并连续绘制控制图。只有当后续点位不再触发任何判异准则、重新恢复随机分布时，才可判定整改有效。
4. 标准化固化
   将验证有效的解决方案更新至SOP（标准作业程序）、设备点检表或作业指导书中，并对相关岗位人员进行培训，防止同类问题再次发生。

总结

SPC控制图的价值在于事前预防而非事后检验。理解并熟练运用八大判异准则，能够帮助生产与质量人员及时捕捉过程中的微小异常，在产生批量不良前消除隐患，从而降低质量成本与返工风险。
