设备修了 3 遍SPC控制图还在报警？真凶其实在第 4 个工位

干过质量或者工艺的人，在车间最崩溃的瞬间大概就是这个：

SPC控制图上的数据突然跟脱缰的马一样，上窜下跳，红色的异常点密密麻麻连成一片。

车间主管、工艺工程师（PE）、机修工围着机台满头大汗。主管急得跳脚：“这到底是刀具磨损了，还是夹具松了？”

工程师心里也没底：“看图跳得这么厉害，像是有地方松动；但整体趋势又在慢慢往上爬，又像是刀片快废了……不管了，先调一下刀补参数试试吧！”

结果呢？不调还好，越调越乱。

本来设备自己还能勉强 hold 住，被人为这么频繁一折腾，整个工艺彻底跑偏，半个班次产出来的工件直接变成了废品。

这就是国内无数制造车间天天在踩的雷：传统的 SPC 软件只管“吹哨报个警”，至于哪里坏了，它一问三不知。 面对现场各种原因绞在一起的“复合波动”，大家只能靠经验去瞎猜，靠运气去盲调。

为了解决这个痛点，斌果SPC 直接把一套原本用来做医学 CT 扫描、雷达信号处理的硬核技术——基线与震荡分离，搬到了生产现场。简单来说，它就像一把手术刀，能把纠缠在一起的数据直接切开，帮你去现场精准“捉鬼”。

一、 别把“慢性病”和“急性病”混在一块治

在复杂的物理世界里，你在SPC控制图上看到的那条乱七八糟的锯齿线，从来都不是单一原因造成的。它背后其实是两股完全不同的力量在“打架”：

1. 基线漂移（慢性病）： 它是宏观的、缓慢的、单向在变化的。最典型的就是刀具或者砂轮用久了在持续磨损、切削液用着用着浓度衰减了，或者是车间从早到晚温差变化，导致设备产生了热变形。
2. 高频震荡（急性病）： 它是微观的、短周期的、来回跳动的。比如你的设备是一出四的模具，四个型腔本身有微小差异；或者多工位转盘的夹具中心偏了；再或者旋转轴承里面有了异常震动。

传统的判异规则（比如什么连续 7 点在同一侧、连续 6 点上升）遇到这种“慢性病”和“急性病”混合双打的场景，瞬间就懵了。如果你在后台没办法把这两股力量像抽丝剥茧一样拆开，你的根因分析永远是在抓瞎。

补充一个统计学死穴：你是不是也在“过度调整”？

在这里必须给兄弟们科普一个技术盲区：传统的 SPC 软件假设数据是在一个完美的、恒定的状态下波动的。

但现场是动态的，刀具随时在磨损。当数据因为刀损缓慢往上爬的时候，传统SPC控制图就会疯狂报警。这时候操作工如果慌了，一报警就跑去改参数、动刀补，在统计学上这叫“过度调整”。

你以为你在救火，实际上你是在人为地放大波动！原本受控的工艺，硬生生被你用手给调废了。

二、 斌果的“数字CT”：波动再乱，一刀切成两段

既然两股力量揉成了麻花，那斌果SPC就充当那个手拿手术刀的神探。我们的系统在后台只做完美衔接的两步，就把纠缠在一起的波动给解耦了：

第一步：线性趋势线（把“大趋势”刮出来）

系统会先把整个抽样窗口里的主干趋势线提取出来。它就像一把锋利的剃刀，管你数据表面上抖得再厉害，它能一眼看穿本质，把缓慢爬坡的“大趋势”给刮出来。

只要这条趋势基线是平的，斌果SPC就会明确弹个提示：“工艺中心没跑偏，千万别让操作工乱动刀补参数（拒绝过度调整）！”反之，如果斜率异常，系统会自动算出来漂移了多少，提前喊你换刀。

第二步：傅里叶变换（把“弱周期”抓出来）

把宏观的趋势刮掉之后，剩下的就是纯粹的“波动残差”了。这时候，斌果系统会动用快速傅里叶变换（FFT），把这些看似杂乱之章的噪音，拆解成一个个有明确周期的“波形”。

它不会干巴巴地告诉你“过程失控了”，而是直接给你翻译成大白话工程指令：“检测到周期 T=4 的强震荡”。

正如我们标题所说，现场工艺一听就懂了：

设备修了 3 遍SPC控制图还在报警，说明根本不是刀具或材料问题，赶紧去查那个 4 工位转盘，或者一出四模具的第 4 个型腔，肯定有夹具松了！ 排查范围瞬间缩小 90%。

三、 三个经典的现场“抓鬼”日记

光说不练假把式，我们直接来看斌果SPC在实际车间后台里，是怎么给制程波动做“降维打击”的：

🔎 案例 A：温水煮青蛙的刀具磨损

• 以前的坑： 数据点缓慢往上升，但中间偶尔掉下来几个低点，让人误以为工艺还算正常。工程师犹豫不决，直到突然切出了一大批报废超差的废品。

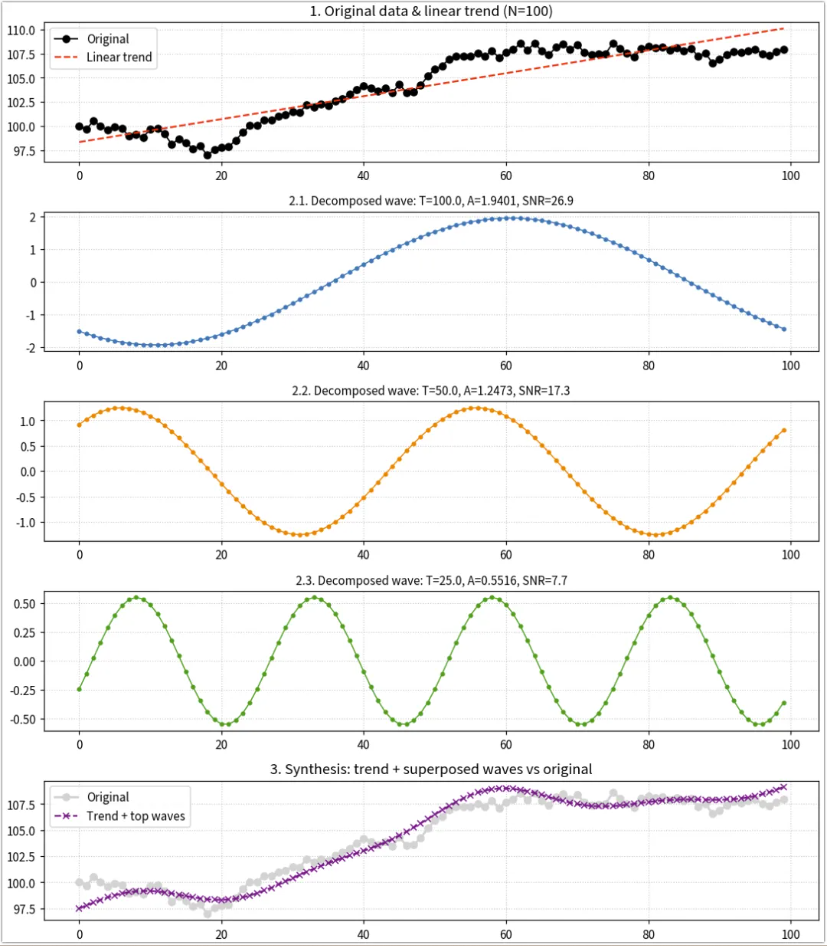

• 斌果后台诊断（看下面这张图）： 算法瞬间过滤掉了高频的测量噪音，精准剥离出了那条一路向上的线性基线（Original & Linear trend）。

【斌果智诊报告】

大白话诊断：发现系统性长程漂移（总偏差 0.05mm）。

建议：工艺中心正在缓慢爬坡。请立刻让调机员住手，不要盲目乱调机台！这是典型的刀具持续磨损或车间热变形。建议等这个工单做完，择机介入刀具补偿或直接换刀。

🔎 案例 B：被误踩的“材料不均匀”狗屎运

• 以前的坑： SPC控制图上的数据剧烈地上下跳动，像锯齿一样。但算一下均值，哎？居然在中心线附近，挺完美。现场操作工开始甩锅：“肯定是供应商这批材料硬度不均匀，一会儿硬一会儿软。”

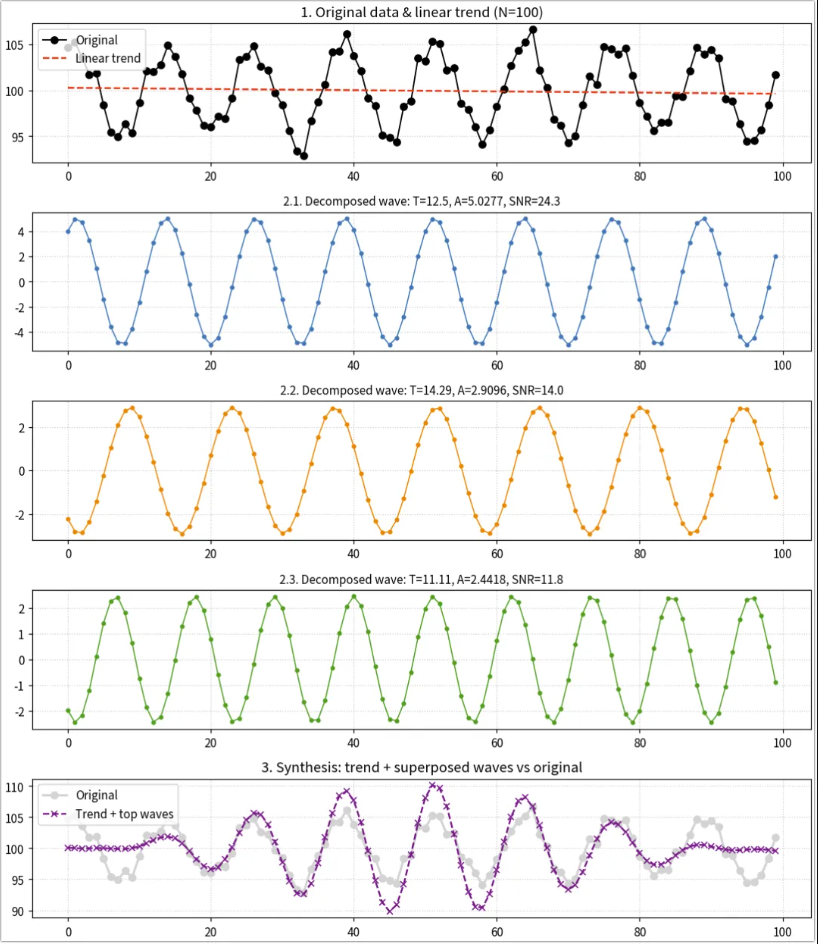

• 斌果后台诊断（看下面这张图）： 把趋势线刮掉后，FFT 引擎直接在频域上抓到了一个极其刺眼的周期：T=12.5。

斌果智诊报告】

大白话诊断：规律性周期震荡。

建议：立刻让操作工把手拿开！这根本不是物料问题。请优先核查与“12.5”这个周期相关的物理硬件：是不是多轴、多腔交替生产的固有差异？或者是测量量具受到了周围设备的电磁干扰？

🔎 案例 C：最让人抓狂的“混合双打”（既磨损，又震荡）

• 以前的坑： 图表完全打成了一锅粥，神仙也看不懂。现场工程师心态直接崩了，只能自认倒霉，全线停机整顿。
• 斌果后台诊断（看下面这张图）： 算法展现了真正的技术。它一边把向上爬坡的趋势线剥离出来，一边又在噪音里精确揪出了一个周期为 4.0 的强震荡波。

斌果智诊报告】

大白话诊断：复合异常（大趋势在漂，微观也在剧烈震荡）。

建议：工艺中心在缓慢爬升，同时伴随强烈的周期震荡！别瞎猜了，质量团队赶紧兵分两路：第一路去查宏观磨损（刀具/环境热变形）；第二路直奔主题，去查那个 4 工位转盘的第 4 号夹具是不是松了（主导周期约 4.0）！

四、 别再买“电子画板”了，工厂要的是能破案的技术大拿

在如今提智能制造的时代，工厂需要的不再是一个只能画画SPC控制图、出了问题只会在大屏上哔哔叫的“绘图工具”。如果你买的 SPC 系统只能用来画图，那跟工程师用 Excel 没什么本质区别。

买系统，买的就是能听懂机器语言、能帮一线快速排查问题的“智能质量专家”。

斌果SPC 通过底层严谨的数学解耦，把这套原本高大上的“基线与震荡分离技术”做成了系统的标配。我们不跟你扯那些虚头巴脑的统计学公式，研发这套算法的唯一目的，就是帮企业实现：降本增效、杜绝盲目调机、把废品直接死死掐在摇篮里。

最重要的是，这样一套把算法底座做到极致的系统，落地门槛却低到了让人无法拒绝：

• 1天即可上线
• 几万的价格
• 不限用户数、不限在线用户数，不限点数，不限看板数量，人手一个账号
• 所有的用户都通过浏览器使用
• 服务器授权，一次性终身授权，没有每年授权费用
• 支持SPC控制图：I-MR、Xbar-S、Xbar-R、MR-R/S、NP、C、P、U
• 全面支持标准SPC的八大判异规则（以及自定义判异规则）
• 多种数据录入方式：在线手动录入、在线Excel导入、HTTP接口同步、TCP采集、MQTT采集、OPC数据采集、DB2DB采集、共享文件采集
• 一键SPC分析报告：控制图、正态性检验、彩虹图、箱线图、分布拟合、过程能力分析直方图、机器学习判异图、能力对比图、数据摘要、大模型解读、自相关诊断、基线与震荡分离
• 创建任意数量的SPC监控看板：动态看板、综合看板、统计看板，可以包含任意检测项目的SPC控制图、彩虹图、直方图和箱线图，最适合车间大屏使用
• 后台监控：SPC控制图判异，CPK和PPK异常监控
• 通知渠道：邮件、企业微信、钉钉、飞书、MQTT 、接口
• 控制图实时自动更新
• 11种语言版本，20种主题配色
• 多种分析工具：CPK工具、回归分析、相关分析、正态性检验、单样本T检验、双样本T检验、分布拟合等等
• 开放的SPC判异接口等接口
• 集成MSA测量系统分析
• SPC协同：管理所有供应商的SPC
• 企业内网私有化部署，数据安全可控，基于浏览器，无需安装客户端

让质量管理不再停留在“出了问题满地找原因”，而是真正跨入“数据一眼看穿根因”的新时代。
