    原来古老的SPC控制图可以这样玩创新的

    发明了几十年的SPC控制图,基本上没有什么创新的了,大家都是用minitab慢慢的去做分析图,效率低下也没有任何新的东西。

    最近一直在想,一个异常点,它可能同时满足多个异常判定规则,如它是一个远离3倍标准差的点,又是连续8个在平均数一侧的点,但传统控制图不能看出来这个,甚至一个点它满足了8个判异规则我们也不知道,但这种异常点确非常的重要,如何能直观的看出来这样的判异规则呢。

    1、满足异常规则的直观显示

    我把一个数据点,它满足1个判异规则,我就在异常点的下方堆叠一个点,满足多少个判异规则,数据点的下方就堆叠起来多少个不一样的点(我用方形表示),并且同一种判异规则的点用同一种颜色表示。

    从下面可以看到第三个异常点,它同时满足3个判异规则,有三种颜色,你只要记住三种颜色,一眼就知道它是满足哪三种判异规则,也很直观的看到堆叠的高度就知道异常点满足多少个规则。

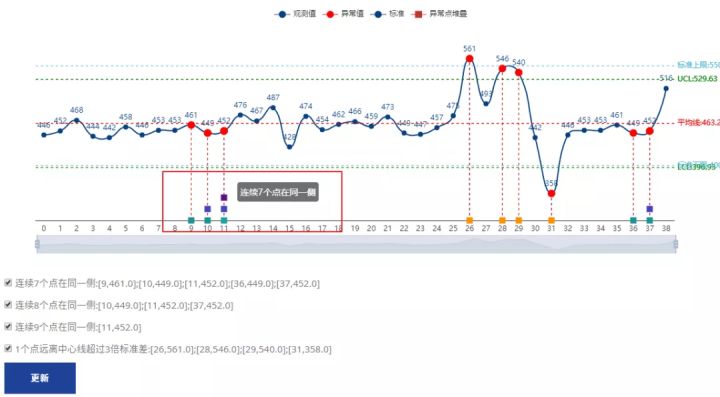

    2、可以选择关注的判异规则

    如下图,可以在所有出现的异常判定规则中,选择你关注的判异规则,只有满足你关注的判异规则的数据点才会在SPC图上显示异常点。

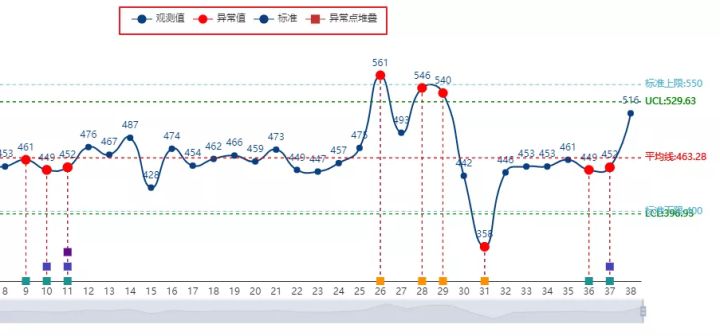

    3、各类标记随意增减

    在图标上方,可以选是否显示观测值、异常点、项目标准、异常点堆叠,这样方便你查看和截图做报告。

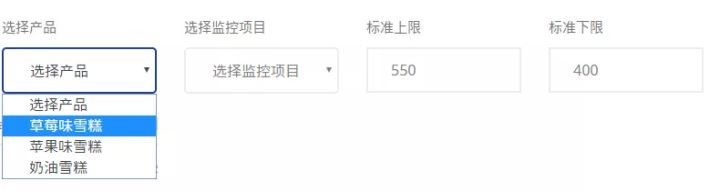

    4、直接连接业务系统

    实时链接到业务系统,直接在图表上方选择产品-项目既可查看SPC控制图。

    5、全平台支持

    通过js图表在浏览器实现了SPC控制图,可以在PC端、iMac、平板电脑、手机查看。

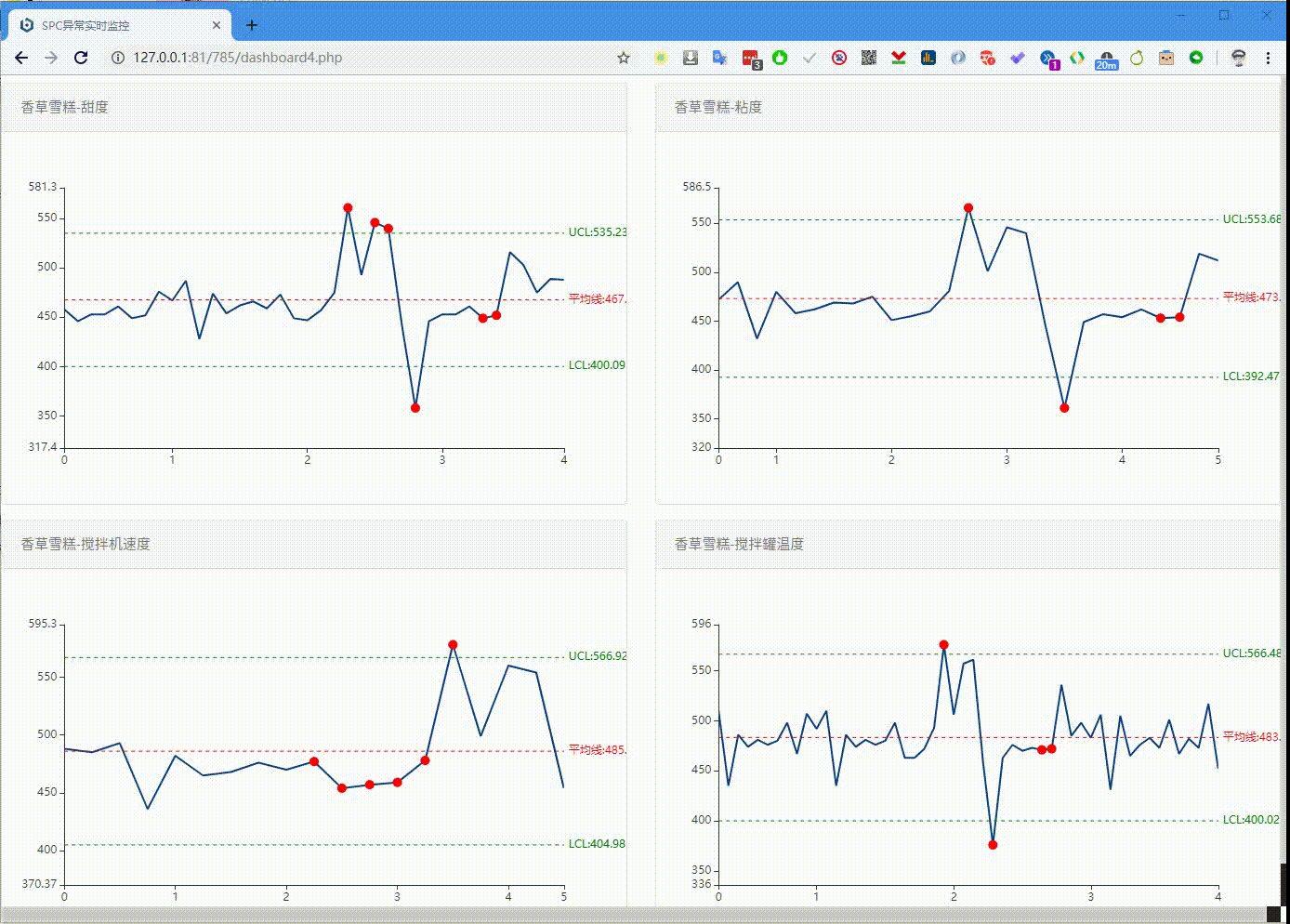

    6、动态SPC控制台

    可以配置你关注的产品-项目到控制图,它会定期去你的业务系统提取数据,动态的在控制台上显示,由于新的数据点的进入,图表上的异常点还会自动更新。

    把控制图放在质量管理办公室、实验室的走廊、各类需要监控的设备旁边的电视屏上,也可以放在工厂参观走廊上提高参观的震撼力。
